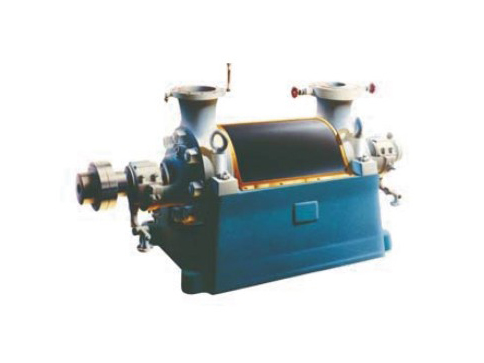

LDTN型凝结水泵
10414
兴瑞泵业有限公司
专业水泵生产30年
离心泵专业用泵供应商
应急抢险救灾涉水设备供应商
全国服务热线13355221645
全国服务热线13355221645
LDTN型凝结水泵概述
LDTN与LDTNA和LDTNB 型凝结水泵适用于输送火(核) 电厂凝汽器凝结水，也可用于NPSH或安装基面受限制的化工流程中输送物化性能类似水的介质。
性能范围
流量: Q=85~1940m*/h
扬程: H=48~360m
介质温度: t=常温~80C (特殊要求可达到120C )
结构
LDTN、LDTNA和LDTNB 型泵为立式多级筒袋式结构，吸入与吐出接口分别位于泵筒体和吐出座上，二者可以做180、900 等多角度变位。叶轮为封闭式，首级叶轮单吸、双吸两种形式。
平衡轴向力形式有两种，一种由电机承受轴向力，一种由泵本身平衡轴向力。
轴承
泵内设有多处水润滑轴承，用以承受转子径向力。LDTN(A、B)一OP型泵上有一平衡鼓加一对向心推力球轴承来平衡轴向力，其它形式的泵电机上推力轴承承受轴向力。
联轴器
泵转子内部轴间用卡环式筒形联轴器联接，泵转子与电机轴联接方式有两种: 电机承受轴向力的，用法兰式刚性联轴器联接; 泵本身平衡轴向力的，用弹性联轴器联接。
轴封
轴封为软填料密封，也可按特殊订货设计成机械密封。
转向
俯视逆时针方向旋转。
辅助水系统
密封水: 轴封需要外供密封水，水质为凝结水，水量为0.3~0.5m*/h,水压为0.2~0.4MPa,水温不大于38%C。
冷却水: 水质为软化处理后工业水，水温不大于38C。泵轴承需要外供冷却水，水量为0.5m*/h,水压为0.3MPa。560kW以上的电机设有轴承冷却器，也需要外供冷却水，水量为8~ 12m'/h,水压为0.1~0.2MPa。
